[NSX] Setup - 8. Tier-1 Gateway 생성 및 네트워크 통신 테스트



Tier-1 Gateway 생성

Networking > Tier-1 Gateways > ADD TIER-1 GATEWAY

• Name : tier1-01
• Connected Gateway : tier0-01
• Edge Cluster : edge-cl01
• Route Advertisement : All Connected Segments & Service Ports, All NAT IP's, All LB VIP Routes



테스트용 Segment 생성

Networking > Segments > ADD SEGMENT

• Name : overlay-seg-3101
• Connected Gateway : tier1-01
• Transport Zone : overlay-tz
• Subnets : 172.31.1.1/24
• Additional Settings : VLAN 3101



신규 Segment를 위한 IP Pool 생성





Segment에서 IP Pool 설정 수정



Virtual Router에서 신규로 생성한 Segment의 Subnet 정보가 전파되었는지 확인

vyos@vyos:~$ show ip route Codes: K - kernel route, C - connected, S - static, R - RIP,        O - OSPF, I - IS-IS, B - BGP, E - EIGRP, N - NHRP,        T - Table, v - VNC, V - VNC-Direct, A - Babel, D - SHARP,        F - PBR, f - OpenFabric,        > - selected route, * - FIB route, q - queued route, r - rejected route   S>* 0.0.0.0/0 [210/0] via x.x.x.254, eth0, 18:09:59 C>* x.x.x.0/20 is directly connected, eth0, 18:10:00 B>* 172.31.1.0/24 [20/0] via 192.168.12.11, eth4.1612, 00:01:27 ### <-- !!   *                      via 192.168.13.11, eth5.1613, 00:01:27 C>* 192.168.1.0/24 is directly connected, eth1, 16:06:55 C>* 192.168.10.0/24 is directly connected, eth2.1610, 18:07:16 C>* 192.168.11.0/24 is directly connected, eth3.1611, 18:07:17 C>* 192.168.12.0/24 is directly connected, eth4.1612, 18:07:16 C>* 192.168.13.0/24 is directly connected, eth5.1613, 18:07:17



Edge에서도 Routing Table 정보 확인

C:\Users\Administrator>ssh admin@edge-node-01.contoso.com admin@edge-node-01.contoso.com's password:    * TIPS:  To reconfig management interface, please refer to these CLIs      1) stop service dataplane      2) set interface interface-name vlan vlan-id plane mgmt (for creating vlan sub-interface)      3) set interface interface-name ip x.x.x.x/24 gateway x.x.x.x plane mgmt (for static ip)         set interface interface-name dhcp plane mgmt (for dhcp)      4) start service dataplane           set interface interface-name dhcp plane mgmt (for dhcp)      4) start service dataplane        To config in-band management interface, please refer to these CLIs      1) set interface mac mac-addr vlan vlan-id in-band plane mgmt      2) set interface eth0.vlan ip x.x.x.x/24 gateway x.x.x.x plane mgmt (for static ip)         set interface eth0.vlan dhcp plane mgmt (for dhcp)   NSX CLI (Edge 4.1.1.0.0.22224325). Press ? for command list or enter: help edge-node-01> get logical-router Mon Sep 11 2023 UTC 04:01:00.686 Logical Router UUID                                   VRF    LR-ID  Name                              Type                        Ports   Neighbors 736a80e3-23f6-5a2d-81d6-bbefb2786666   0      0                                        TUNNEL                      4       5/5000 ec318044-8bd6-4269-aa47-544ee747f765   1      2      SR-tier0-01                       SERVICE_ROUTER_TIER0        6       2/50000 73bdcf75-0251-4927-9c80-68a6d7265911   3      1      DR-tier0-01                       DISTRIBUTED_ROUTER_TIER0    5       2/50000 064b8812-743c-427a-b0b6-801570118070   4      9      SR-tier1-01                       SERVICE_ROUTER_TIER1        5       2/50000 92045476-c754-48e1-a86a-1ac4f9961112   5      8      DR-tier1-01                       DISTRIBUTED_ROUTER_TIER1    4       0/50000   edge-node-01> vrf 1 edge-node-01(tier0_sr[1])> get route   Flags: t0c - Tier0-Connected, t0s - Tier0-Static, b - BGP, o - OSPF t0n - Tier0-NAT, t1s - Tier1-Static, t1c - Tier1-Connected, t1n: Tier1-NAT, t1l: Tier1-LB VIP, t1ls: Tier1-LB SNAT, t1d: Tier1-DNS FORWARDER, t1ipsec: Tier1-IPSec, isr: Inter-SR, ivs: Inter-VRF-Static, > - selected route, * - FIB route   Total number of routes: 11   b  > * x.x.x.0/20 [20/0] via 192.168.12.1, uplink-279, 00:47:45 b  > * x.x.x.0/20 [20/0] via 192.168.13.1, uplink-286, 00:47:45 t0c> * 100.64.0.0/31 is directly connected, downlink-293, 00:11:51 t0c> * 169.254.0.0/24 is directly connected, backplane-283, 00:48:10 t1c> * 172.31.1.0/24 [3/0] via 100.64.0.1, downlink-293, 00:04:22 b  > * 192.168.1.0/24 [20/0] via 192.168.12.1, uplink-279, 00:47:45 b  > * 192.168.1.0/24 [20/0] via 192.168.13.1, uplink-286, 00:47:45 b  > * 192.168.10.0/24 [20/0] via 192.168.12.1, uplink-279, 00:47:45 b  > * 192.168.10.0/24 [20/0] via 192.168.13.1, uplink-286, 00:47:45 b  > * 192.168.11.0/24 [20/0] via 192.168.12.1, uplink-279, 00:47:45 b  > * 192.168.11.0/24 [20/0] via 192.168.13.1, uplink-286, 00:47:45 t0c> * 192.168.12.0/24 is directly connected, uplink-279, 01:49:55 t0c> * 192.168.13.0/24 is directly connected, uplink-286, 01:49:39 t0c> * fc14:9b49:677c:6c00::/64 is directly connected, downlink-293, 00:11:51 t0c> * fe80::/64 is directly connected, backplane-283, 00:48:10 Mon Sep 11 2023 UTC 04:01:54.658



테스트 용도의 VM을 생성하고, VM Network Adatper에 overlay-seg-3101 port group 설정하고 VM Power On

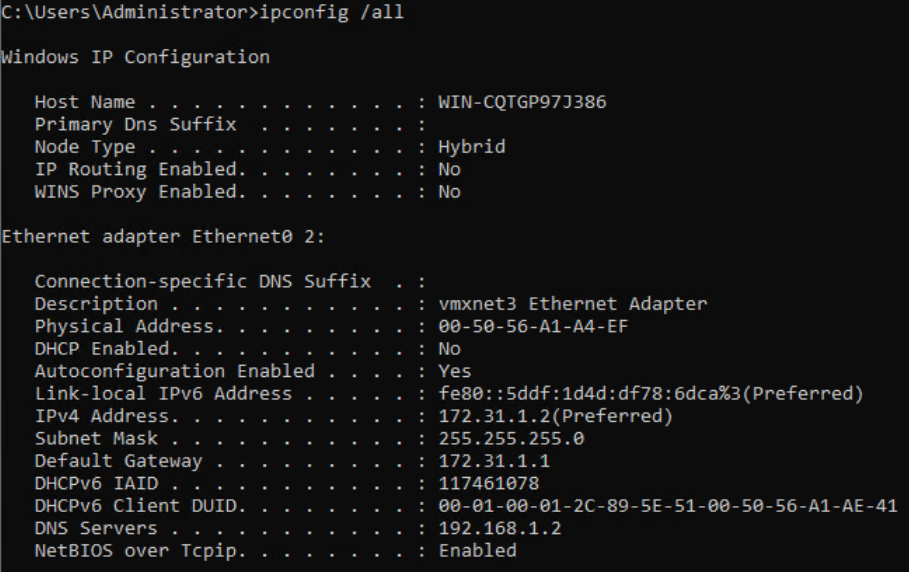

172.31.1.2 IP Address를 할당



Gateway 주소인 172.31.1.1로 Ping 테스트



아래 환경에서 네트워크 연결 테스트



172.31.1.2(Overlay) → 192.168.1.2(VLAN)



192.168.1.2(VLAN) → 172.31.1.2(Overlay)

C:\Users\Administrator>tracert -d 172.31.1.1   Tracing route to 172.31.1.1 over a maximum of 30 hops     1    <1 ms    <1 ms    <1 ms  192.168.1.1   2    <1 ms    <1 ms    <1 ms  192.168.12.11 ### <-- !! Edge Uplink   3     2 ms    <1 ms    <1 ms  172.31.1.1   Trace complete.   C:\Users\Administrator>tracert -d 172.31.1.2   Tracing route to 172.31.1.2 over a maximum of 30 hops     1    <1 ms    <1 ms    <1 ms  192.168.1.1   2    <1 ms    <1 ms    <1 ms  192.168.12.11 ### <-- !! Edge Uplink   3    <1 ms    <1 ms    <1 ms  100.64.0.1 ### <-- !! Tier0 <-> Tier1 Inter Routing   4     4 ms    <1 ms    <1 ms  172.31.1.2   Trace complete.   C:\Users\Administrator>ping 172.31.1.2   Pinging 172.31.1.2 with 32 bytes of data: Reply from 172.31.1.2: bytes=32 time=1ms TTL=125 Reply from 172.31.1.2: bytes=32 time=1ms TTL=125 Reply from 172.31.1.2: bytes=32 time=1ms TTL=125 Reply from 172.31.1.2: bytes=32 time=1ms TTL=125   Ping statistics for 172.31.1.2:     Packets: Sent = 4, Received = 4, Lost = 0 (0% loss), Approximate round trip times in milli-seconds:     Minimum = 1ms, Maximum = 1ms, Average = 1ms
